產品規格參數：

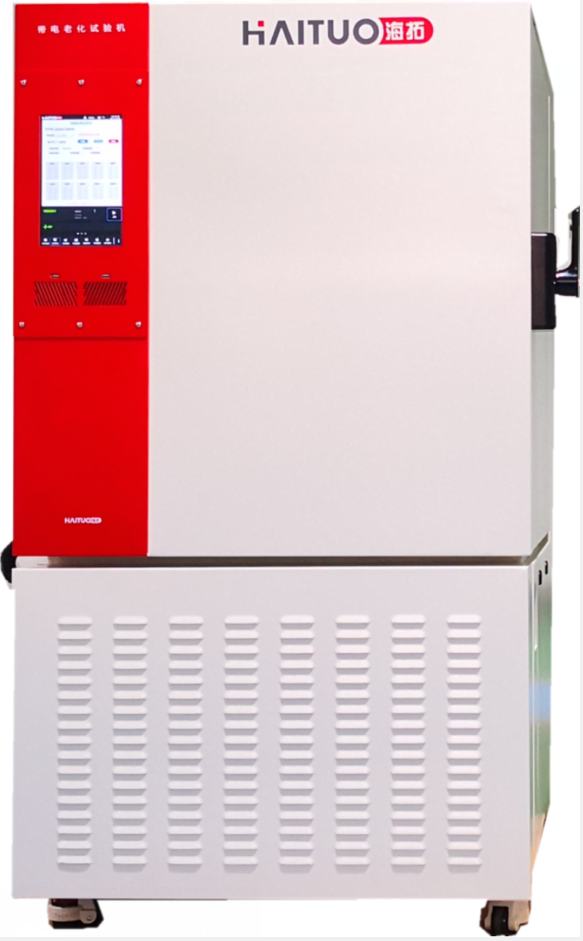

1.?高速模塊老化箱
設備名稱 | ??高速模塊老化箱 |
設備型號 | HHT-125OMBI-20 |
性能技術指標 | |
內箱尺寸 | 500mm (W) x500mm (H) x570mm (D) |
內部容積 | 125L |
外箱尺寸 | 700mm (W) x1500mm (H) x1235mm (D) |
溫度范圍 | -20℃～120℃（空載） |
濕度范圍 | 20～98%RH |
溫度均勻度 | 工作時倉內不同位置的溫度均勻一致，滿載（支持******電流時滿載）時各點溫度差異不超過3℃ |
溫度偏差 | 滿載時，每只產品的溫度控制在±5℃以內 |
升降溫速率 | ≥3℃/min； |
升溫過沖 | ≤3℃ |
溫度穩定性 | ±1℃ |
控制系統 | 22 寸觸屏 |
模塊封裝 | 支持SFP/SFP+、XFP、QSFP28、QSFP-DD、OSFP、DSFP等 |
電源 | AC 三相五線 380V 50Hz； |
備用電源 | 帶UPS穩壓電源，防止市網斷電數據丟失；市網斷電進行報警 |
功率 | 4.5KW 以內 |
產品功能特色：
光模塊數量 | 每塊載板放置10個光模塊，2*6層共計120支模塊 |
可容納模塊數量 | 120支（單只模塊電流3.5A）? |
通訊協議 | I2C通信，可開放通訊接口，支持8472協議、8077協議、8436協議等 |
產品接口 | QSFP |
通訊接口 | RJ45網口，實現基于網線的有線連接 |
電源電壓 | 可程控，光模塊供電3.3V±1% FS±50mV，可自動調節補償 |
電源電流 | 可通過軟件設置單只模塊限流保護值，過溫保護值等，發生過流或者過溫時會斷開光模塊供電，并在上位機顯示。 |
電流檢測精度 | 0.1mA，誤差≤3%； |
電壓檢測精度 | 4mV，誤差≤3%； |
托架熱敏電阻 | ±2℃； |
正面俯視，位于右下，顏色順序紅黃綠. |
?
?
1.??模塊監控數軟件：
監控 | 監控模塊DDM Temp、Bias、VCC、Tx、Rx、單只模塊電流；多通道模塊監控. ? |
環境事項 | 機器周圍環境溫度維持在+20~+30℃之間； |
